Zakázková CNC plazmová řezačka plamenem pro řezání trubek ropovodu

Tato zakázková CNC plazmová řezačka je navržena pro přesné řezání a zkosení ocelových trubek velkého průměru používaných v ropovodech. Podporuje plazmové i plamenné řezání, takže je ideální pro manipulaci s tlustostěnnými trubkami z uhlíkové a nerezové oceli. Díky CNC automatizaci zajišťuje přesné řezy, vysokou efektivitu a sníženou pracnost při složitých úkolech výroby trubek.

plazmové řezání trubek

Vlastnosti zakázkové CNC plazmové řezačky pro řezání trubek ropovodů

  • Specializováno pro řezání trubek velkého průměru s vysokou zátěží
    Navrženo pro efektivní zpracování kulatých ocelových trubek o průměru nad 600 mm nebo tloušťce stěny větší než 10 mm.
  • Systém válečkových dopravníků pro vysoké zatížení
    Vybaven robustním válečkovým ložem, které poskytuje silnou oporu a stabilní otáčení pro manipulaci s nadměrně velkými a těžkými ocelovými trubkami.
  • Multifunkční možnosti řezání trubek
    Schopný provádět řadu operací na kulatých trubkách, včetně rovného řezání, zkosení, drážkování, řezání smršťovacích spojů a sedlového řezání.
  • Bezproblémová integrace CAD/CAM
    Plně kompatibilní s 3D modely AutoCAD a Tekla, což umožňuje snadný import složitých návrhů a konstrukcí potrubí.
  • Všestranné průmyslové aplikace
    Ideální pro segmentaci potrubí, optimalizaci rozvržení, vývoj průsečíků uzlů a výrobu symetrických komponentů vlevo-vpravo.

Specifikace zakázkové CNC plazmové řezačky pro řezání trubek ropovodu

PoložkaSpecifikace
Název produktuCNC plazmový řezací stroj pro kulaté trubky velkého průměru
Rozsah vnějšího průměru potrubí50 mm – 1000 mm (přizpůsobitelné)
Délka potrubíAž 12 metrů (přizpůsobitelné)
Metoda řezáníPlazmové řezání a řezání autogenem
Plazmový zdroj energie200A Huayuan LGK (volitelné)
Úhel zkoseného řezu±60°
Maximální zatížení válečkového lože3000 kg
Systém upínání trubek3čelisťové rotační sklíčidlo
CNC řídicí jednotkaŘídicí systém Fangling v Šanghaji
Lineární vodicí lištyLineární vedení na čtvercové dráze Taiwanu
Pohonný systémVysoce přesné čínské servomotory
Jmenovitý příkon30 kW
Čistá hmotnost stroje5000 kg
Provozní napětíAC 380 V, 50 Hz, 3 fáze

Použití zakázkové CNC plazmové řezačky pro řezání trubek ropovodu

Zakázková CNC plazmová řezačka je určena pro přesné řezání ropovodů s velkým průměrem a tlustými stěnami. Je široce používána při výrobě ropovodů a plynovodů, vrtných plošinách na moři, v petrochemickém zpracování a výrobě tlakových nádob.

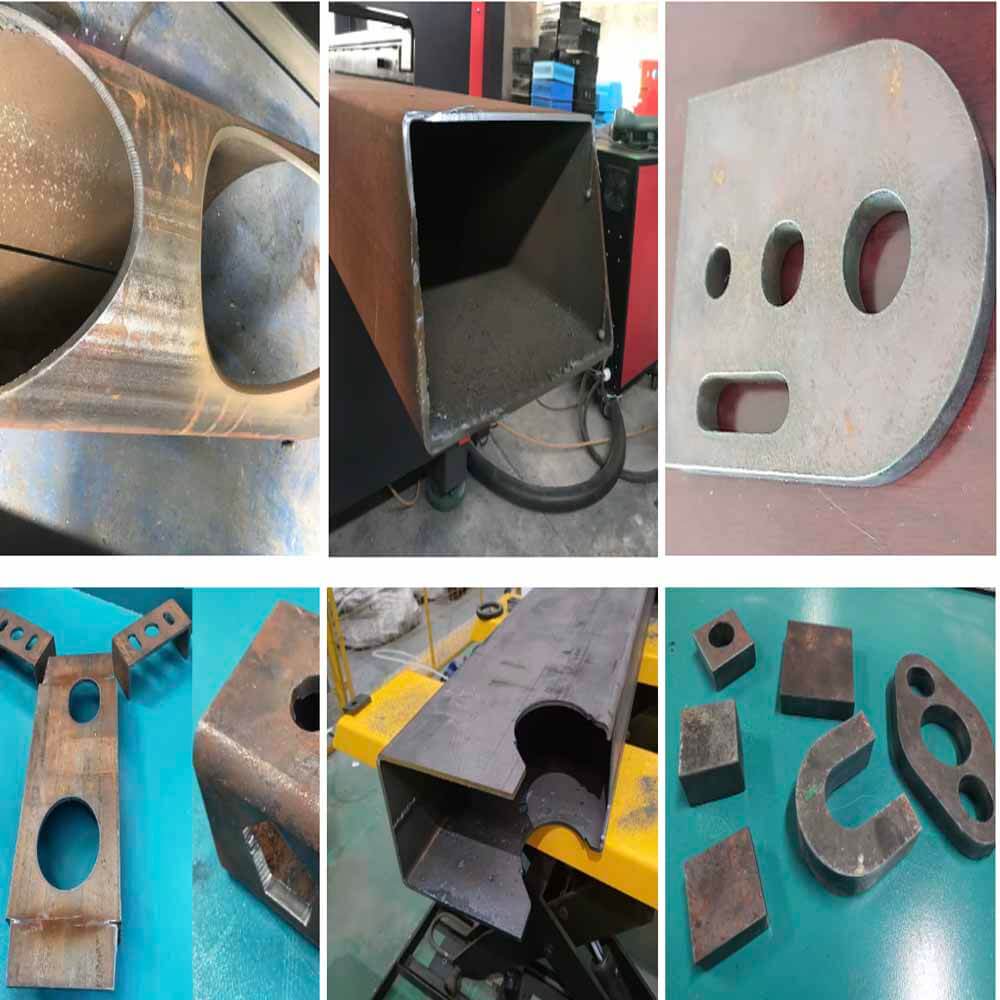

Tento stroj vyniká v řezání složitých tvarů, jako jsou rovné řezy, zkosení, sedlové spoje, drážky a otvory na těžkých kulatých ocelových trubkách. Podporuje plazmové i autogenní řezací režimy, což umožňuje vysoce efektivní zpracování různých materiálů, včetně:

  • Uhlíková ocel
  • Nerez
  • Legovaná ocel
  • Ocel pro potrubí (např. API 5L X65/X80)

Díky schopnosti zvládat potrubí o průměru přes 600 mm a tloušťce stěny přesahující 10 mm zajišťuje stabilní výkon, vysokou přesnost a odolnost v náročném průmyslovém prostředí.

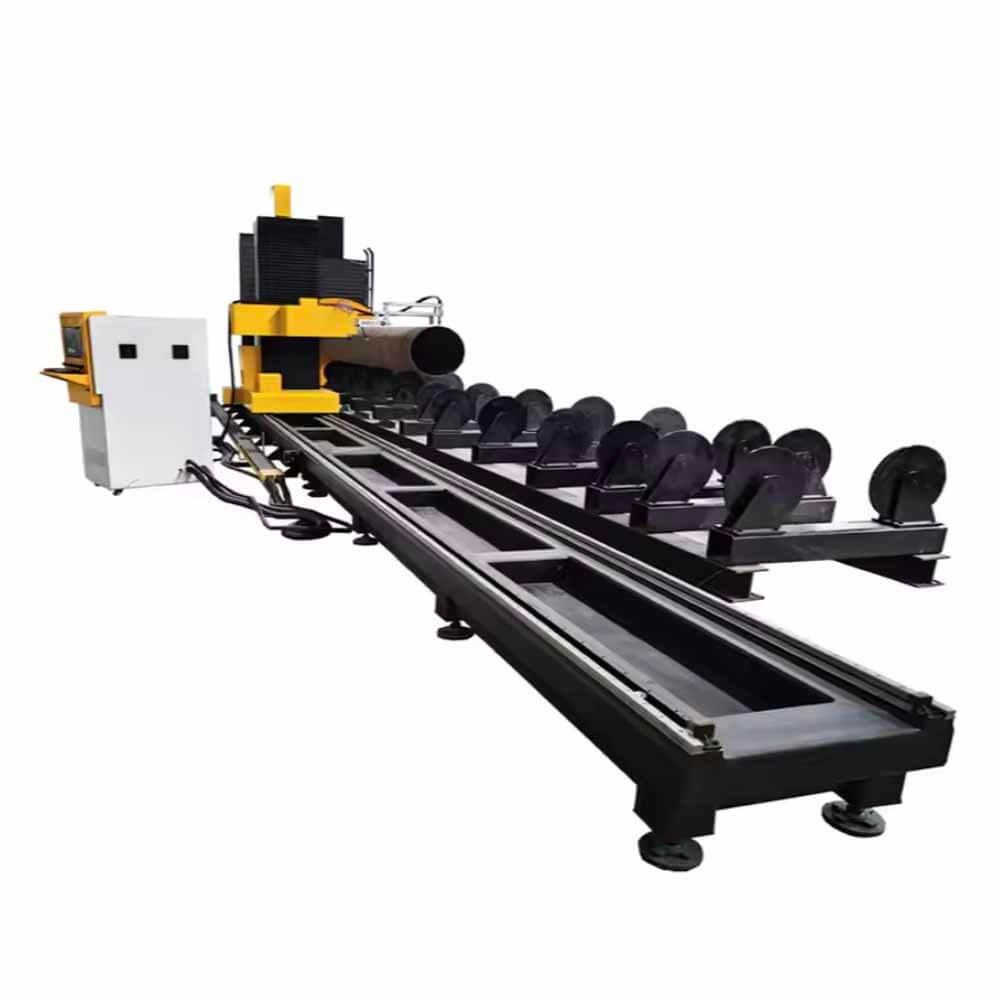

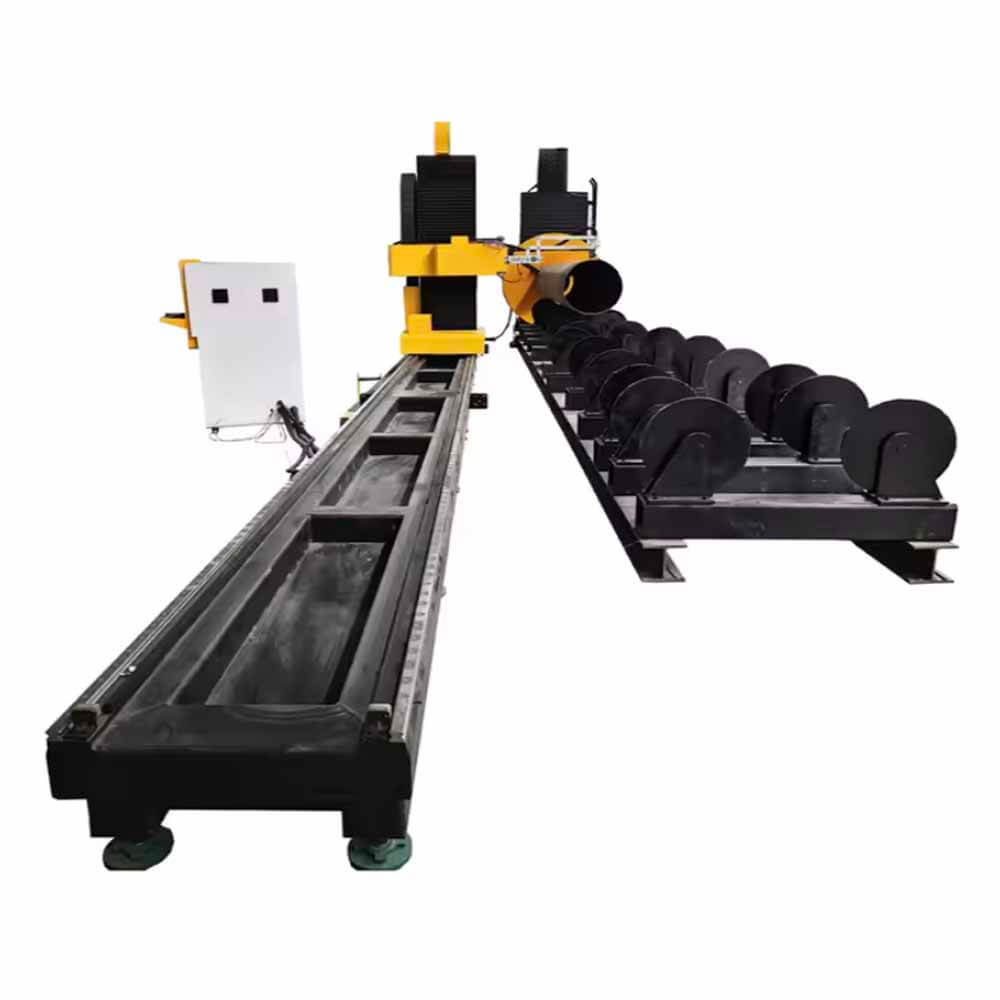

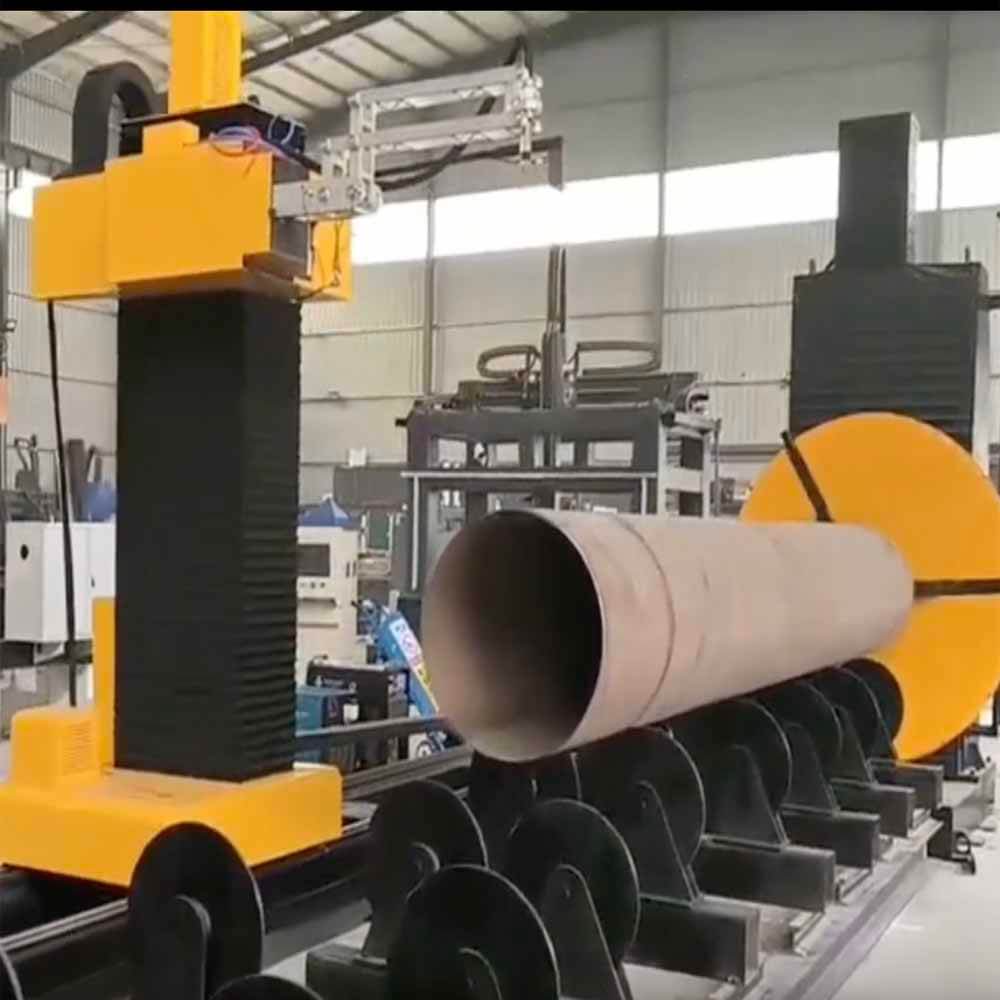

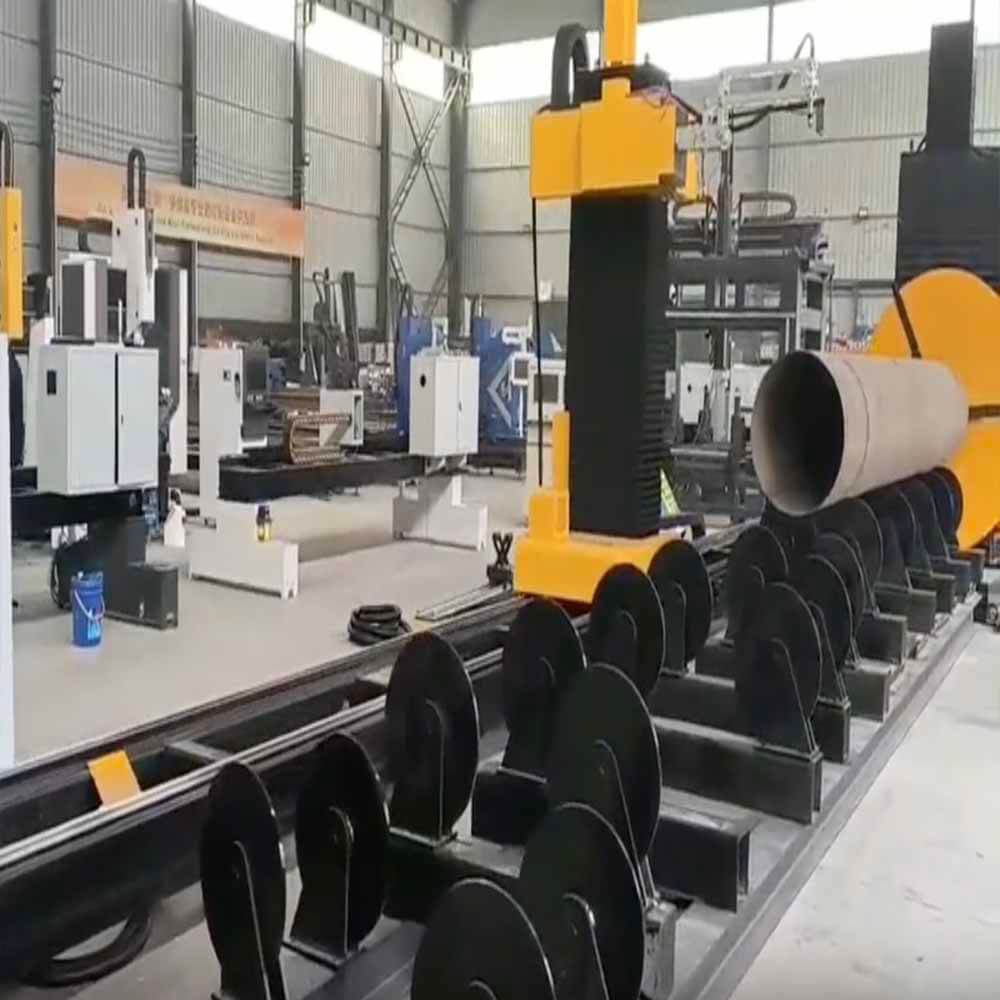

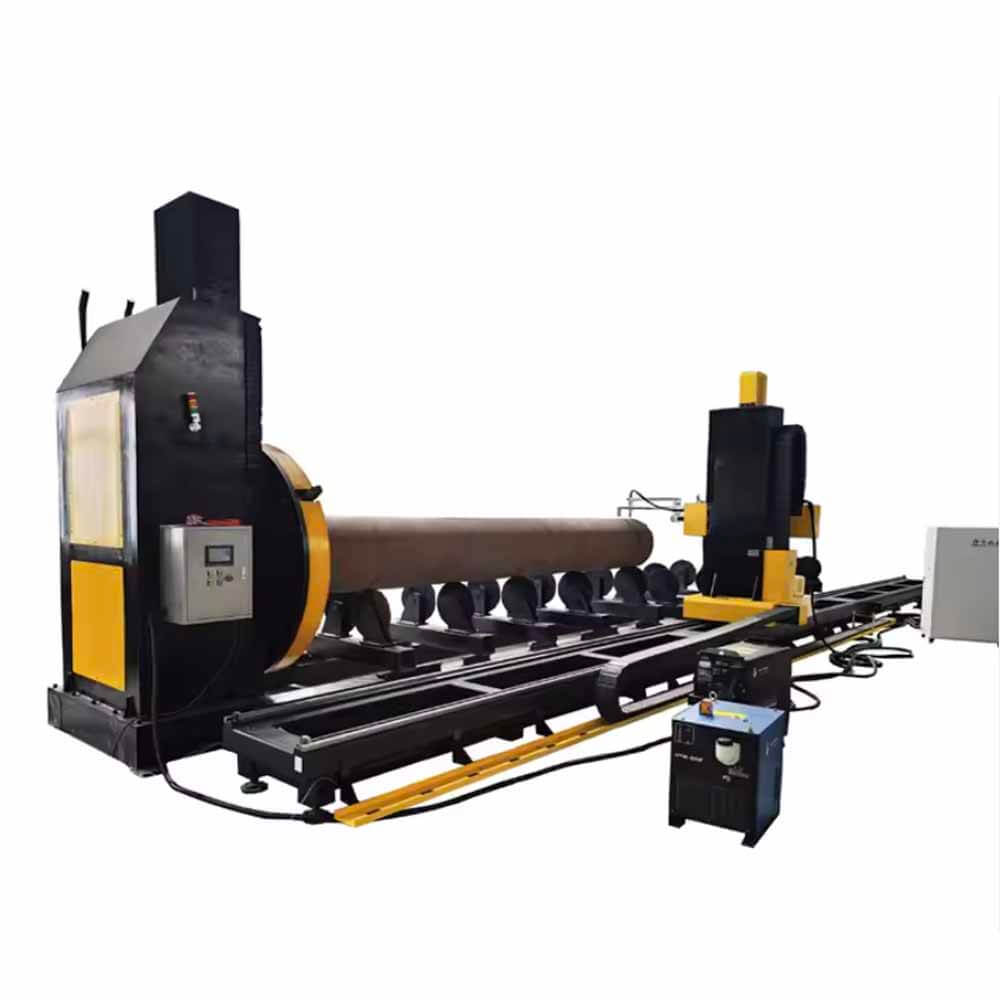

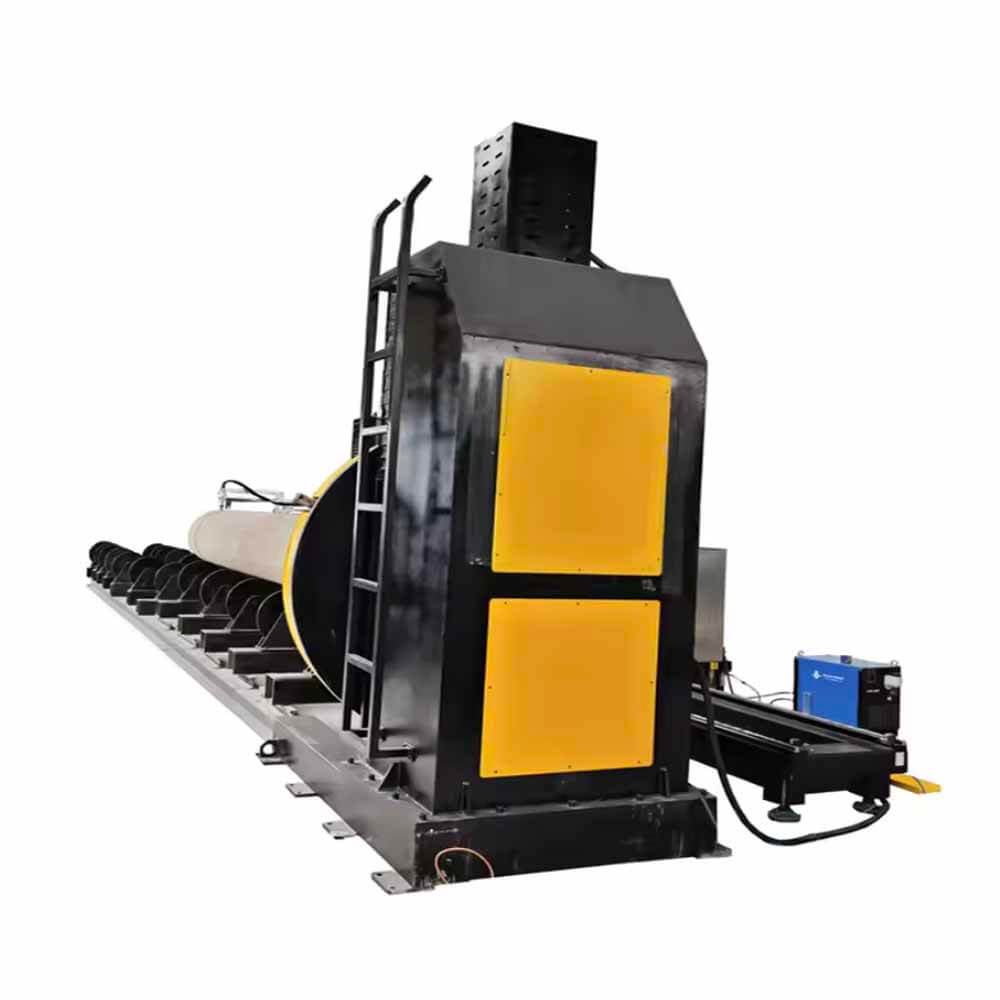

Detaily zakázkové CNC plazmové řezačky pro řezání ropovodů
