Portálový CNC plamenový a plazmový řezací stroj na plech
- Model: CP-3180
- Pracovní rozměr: 3100*8000 mm
- Plazmový zdroj: 120 A (volitelné 63/100/160/200/300/400 A)
- Tloušťka řezu: 1-20 mm plazmou, 1-200 mm plamenem
- Dostupnost: Výroba po potvrzení objednávky (předobjednávka)
- Způsob platby: Bankovní převod (T/T), Záruka obchodu
- Standard - Splňuje normy CE z hlediska kvality a bezpečnosti
- Záruka - Jednoletá (1) omezená záruka na celý stroj

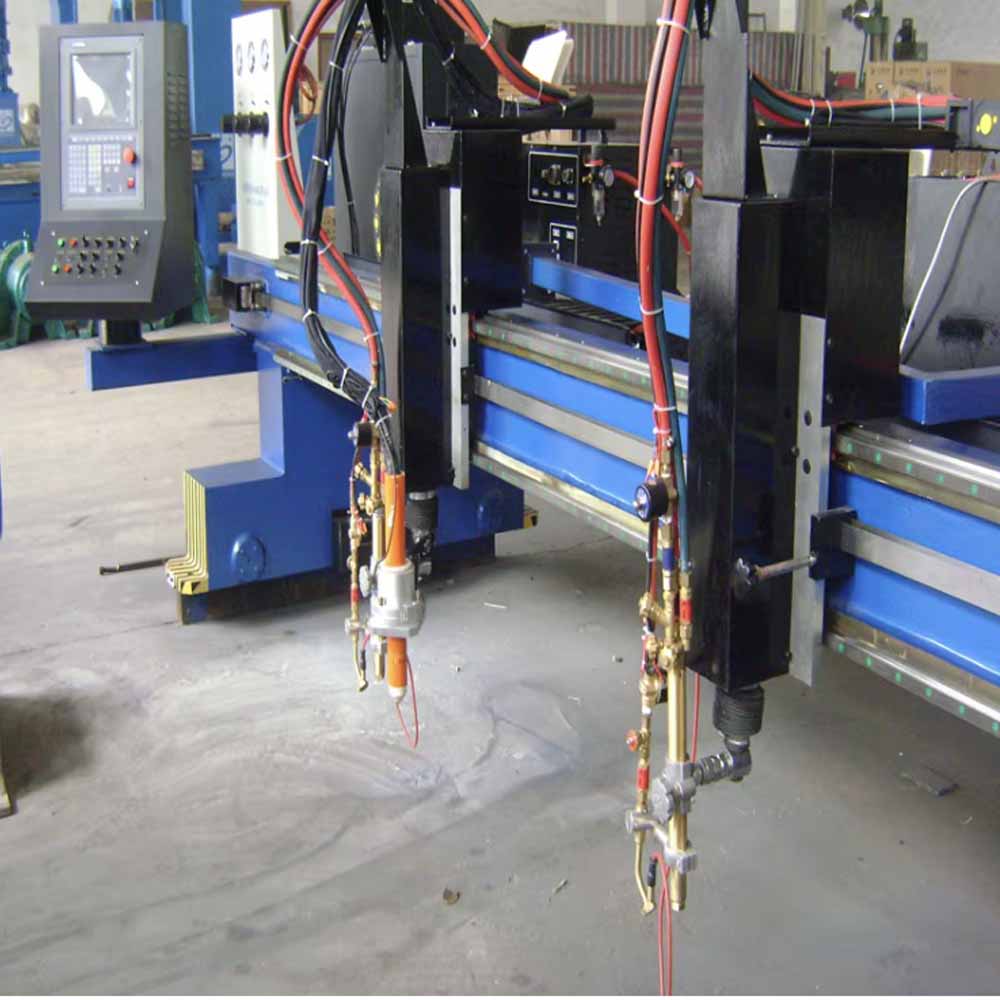

Portálový CNC řezací stroj na plamen a plazmu je určen pro vysoce přesné zpracování plechů. Kombinuje metody řezání plamenem a plazmou pro efektivní zpracování tlustých i tenkých plechů. Díky robustní portálové konstrukci a pokročilému CNC řízení zajišťuje stabilní výkon a přesné řezání – ideální pro kovovýrobu, strojírenství, stavbu lodí a stavebnictví.
Vlastnosti portálového CNC plamenového a plazmového řezacího stroje na plech
- Hlavní rám pro vysoké zatížení: Rám stroje je vyroben z ocelových plechů o tloušťce 8 mm, což zajišťuje vynikající strukturální stabilitu a vysokou odolnost vůči mechanickému namáhání, a tím i dlouhodobou přesnost řezání bez deformací.
- Přesně obráběný přední nosník: Přední příčný nosník je vyroben z 20 mm silné oceli a je opracován v jednom průchodu na vysoce přesné CNC frézce pro dosažení vynikající rovinnosti a povrchové úpravy, což zlepšuje kvalitu řezu.
- Vysoce přesná instalace lišt a regálů: Drážky vodicí lišty a ozubeného hřebene jsou současně frézovány na předním nosníku pomocí CNC zařízení, což zaručuje plynulý pohyb hořáku a zvýšenou přesnost při plazmovém i plamenném řezání.
- Tepelně odolná konstrukce dutého nosníku: Nosník má dutou strukturu, která minimalizuje tepelnou deformaci během provozu za vysokých teplot a zachovává tak přesnost stroje v průběhu času.
- Průmyslový pohonný systém: Vybaven duálními servomotory a přesnými planetovými reduktory pro stabilní řízení pohybu, vysokou rychlost a spolehlivý výkon v náročném průmyslovém prostředí.

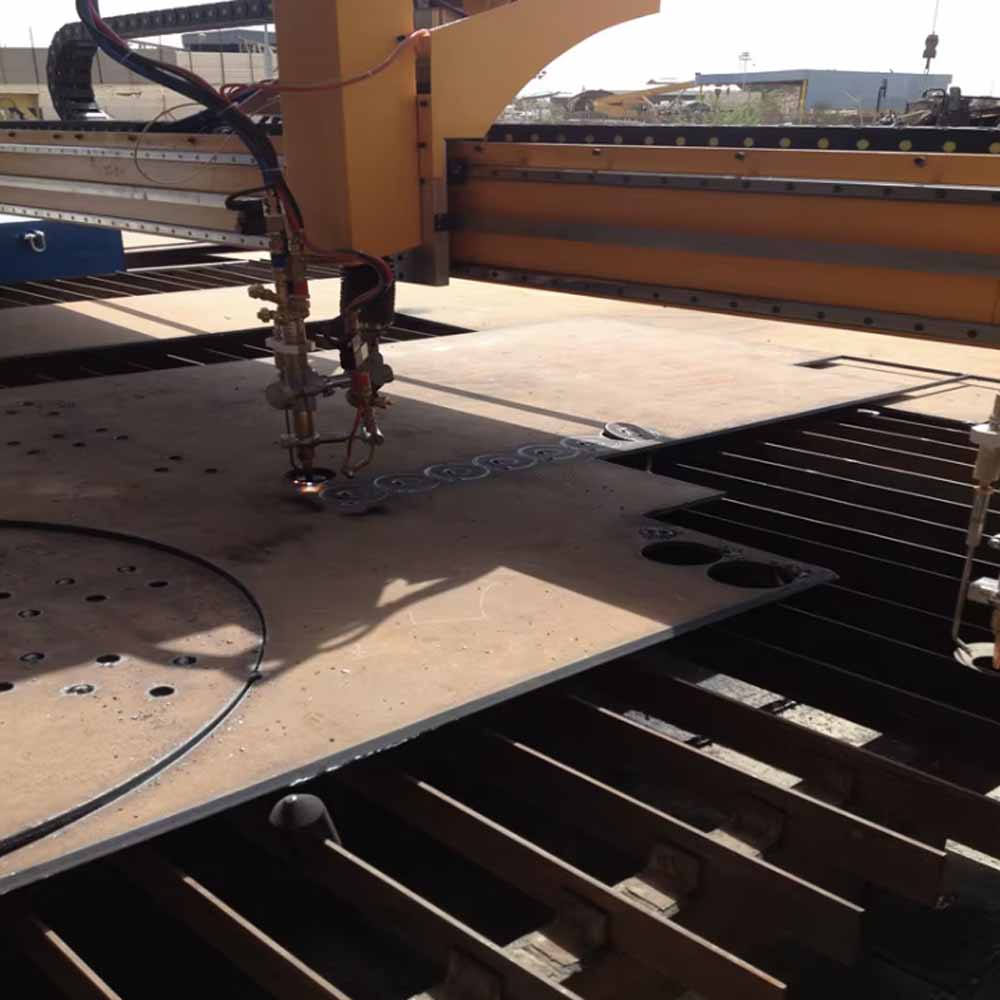

- Vylepšená podpora řezací podložky: Stroj obsahuje zesílenou řezací plošinu s robustními podpěrnými konzolami pro manipulaci s těžkými plechy, snížení vibrací a zlepšení celkové přesnosti řezání.
Specifikace portálového CNC plamenového a plazmového řezacího stroje na plech
Položka | Podrobnosti |
---|---|
Efektivní plocha řezu | 3100 mm × 8000 mm (individuální rozměry na vyžádání) |
Techniky řezání | Dvojitá podpora pro plazmové a autogenní (plamenné) řezání |

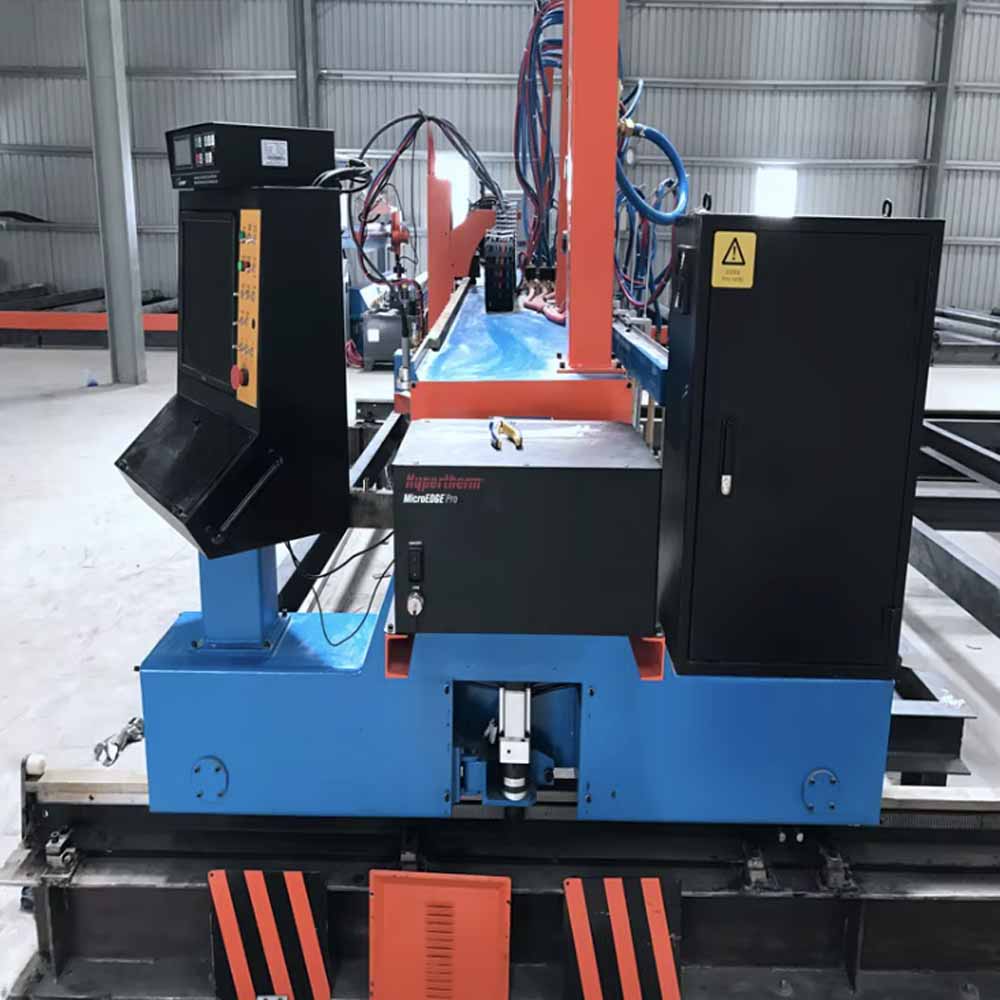

Možnosti zdroje plazmy | Kompatibilní se zdroji napájení Hypertherm a Huayuan |
Výška zvedání hořáku | Vertikální zdvih až 200 mm |
Rychlost řezání autogenem | Nastavitelné od 0 do 2000 mm/min |
Rychlost řezání plazmou | Nastavitelné od 0 do 6000 mm/min |
Opakujte přesnost polohy | V rozmezí ±1,0 mm |
Lineární přesnost (dlouhá osa) | ±0,2 mm na 10 metrů |
Programovací jazyk | Podporuje standardní G-kód |
Režim přenosu dat | USB port pro nahrávání souborů a komunikaci se strojem |
Programovací software Nest | Kompatibilní se softwarem FastCAM nebo StarCAM |
Požadavky na napájení | 3fázové 380V±10% / 50Hz nebo jednofázové 220V±10% / 50Hz |
Použití portálového CNC plamenového a plazmového řezacího stroje na plech
Portálový CNC řezací stroj na plechové řezání plamenem a plazmou se široce používá v různých průmyslových odvětvích pro přesné řezání železných i neželezných kovových plechů. Jeho dvojí řezací schopnost – plazma pro vysokorychlostní řezání s nízkou deformací a plamen pro zpracování silných plechů z uhlíkové oceli – z něj činí všestranné řešení pro potřeby náročné výroby.
Tento stroj se běžně používá v výroba oceli, kovoobrábění, výroba automobilů, stavba lodí, stavební stroje, výroba tlakových nádob, věžové a mostní inženýrstvía výroba zemědělských strojůJe ideální pro zpracování. měkká ocel, nerez, hliník, mosaza pozinkovaný plech s vysokou přesností a účinností.

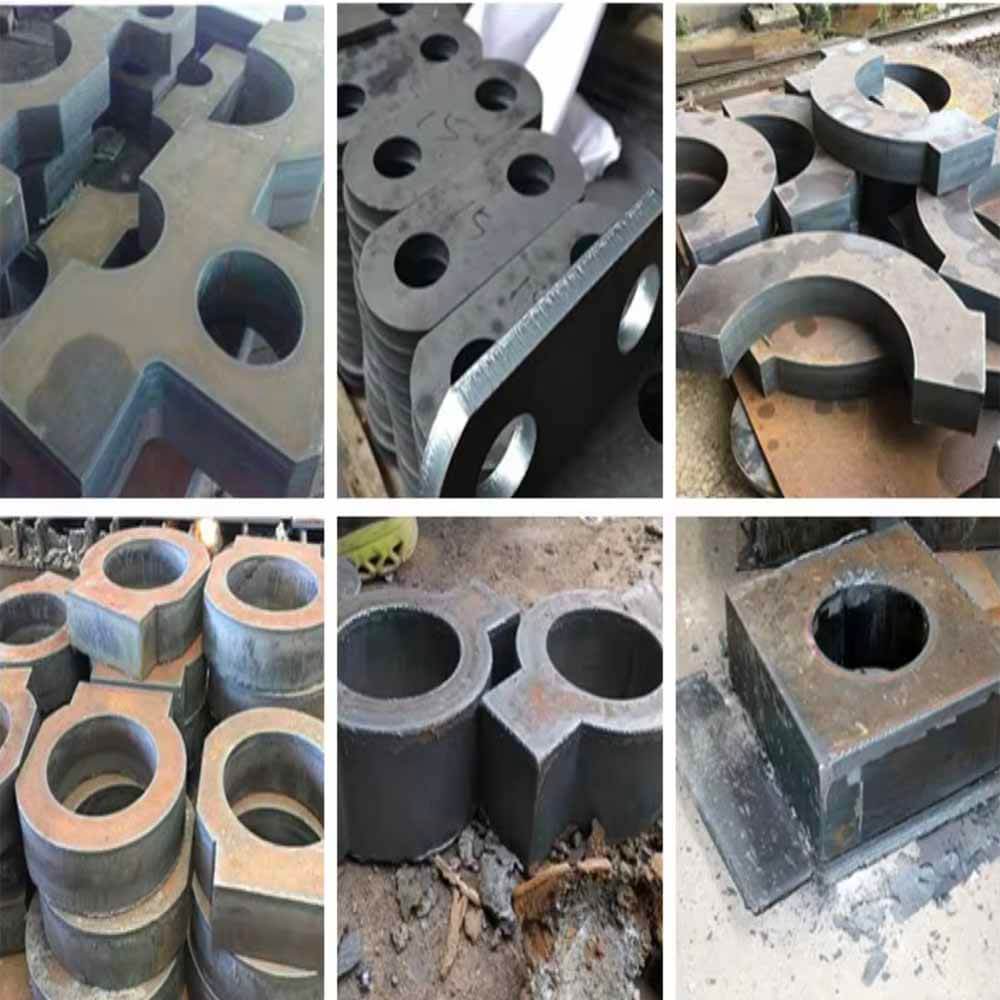

Ať už se používá pro zakázkové kovové díly, konstrukční prvky, nebo přesné řezání plechůPortálový CNC plazmový a plamenný řezací stroj pomáhá výrobcům zlepšit produktivitu, snížit odpad a dosáhnout čistých a vysoce kvalitních řezů v náročných průmyslových prostředích.
