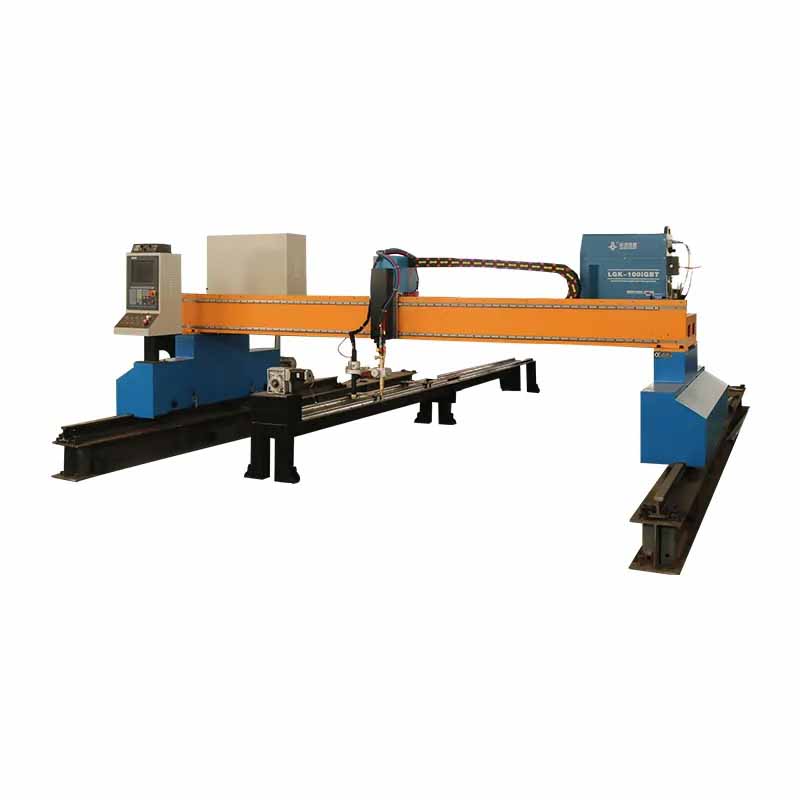

Průmyslový portálový CNC plazmový a plamenný řezací stroj
- Model: CP-2060
- Pracovní velikost: 2000*6000 mm
- Plazmový zdroj: 120 A (volitelné 63/100/160/200/300/400 A)
- Tloušťka řezu: 1-20 mm
- Dostupnost: Výroba po potvrzení objednávky (předobjednávka)
- Způsob platby: Bankovní převod (T/T), Záruka obchodu
- Standard - Splňuje normy CE z hlediska kvality a bezpečnosti
- Záruka - Jednoletá (1) omezená záruka na celý stroj
Ekonomický portálový CNC plazmový řezací stroj se vyznačuje portálovou konstrukcí bez pevného řezacího stolu, díky čemuž je flexibilnější a cenově výhodnější než stolní modely. Jeho otevřená konstrukce je ideální pro řezání velkých plechů z uhlíkové oceli a během přepravy není omezena velikostí kontejneru. Standardní šířky řezu se pohybují od 2000 mm do 5000 mm a délky od 6 do 12 metrů, což je ideální pro průmyslovou kovovýrobu.
Vlastnosti průmyslového portálového CNC plazmového a plamenného řezacího stroje
- Řezná schopnostPodporuje programovatelné řezání plochých ocelových plechů se složitými tvary složenými z přímek a křivek.
- Přesnost řezáníSplňuje národní normu JB/T10045.3-99 pro přesnost řezání.
- Dostupné velikosti řezuStandardní rozměry zahrnují 2x3m, 2x6m, 3x6m, 3x8m, 3x12m, další rozměry lze přizpůsobit.
- Možnosti délky kolejniceDélku kolejí lze přizpůsobit specifickým požadavkům projektu.
- Pohonný systémVybaven oboustranným pohonem pro stabilní a přesný pohyb.
- Možnosti hořákuLze konfigurovat s plazmovým nebo plamenným hořákem s možností přizpůsobení na základě potřeb uživatele.
- Rozsah tloušťky materiáluTloušťka plazmového řezání závisí na zvoleném zdroji energie; řezání plamenem podporuje tloušťku až 200 mm.
- Automatické zapalování a regulace výškyAutomatické zapalování a nastavení výšky hořáku pro efektivní provoz.
- CNC řídicí jednotkaUživatelsky přívětivé rozhraní se spolehlivým výkonem; volitelné systémy zahrnují Beijing Starpeak nebo Shanghai Fangling.
- Programování založené na CADuIntegrováno s plně automatickým softwarem pro vnořování, kompatibilním s výkresy AutoCADu.
Specifikace průmyslového portálového CNC plazmového a plamenného řezacího stroje
| Model | CP-2060 |
|---|---|
| Šířka příčného nosníku | 2500 mm (přizpůsobitelné dle požadavků uživatele) |
| Délka podélné dráhy | 8000 mm (lze dle potřeby prodloužit) |
| Efektivní šířka řezu (osa X) | 2000 mm |
| Efektivní délka řezu (osa Y) | 6000 mm (kolej lze v případě potřeby prodloužit) |
| Metody řezání | Plazma a kyslíko-palivové (plamenné) |
| Konfigurace pohonu | Systém oboustranného řízení |
| Pohybový systém | Pohon ozubeným hřebenem pro osy X i Y |
| Rozsah tloušťky řezání plamenem | 6 mm až 200 mm |
| Plazmová řezací kapacita | 0,3 mm až 25 mm (na základě vybrané plazmové jednotky) |
| Dostupné možnosti napájení plazmového | 60 A, 100 A, 120 A, 200 A |
| Maximální rychlost pojezdu | Až 20 000 mm/min |
| Rozsah řezné rychlosti | 0–12 000 mm/min |
| Přesnost polohy | ±0,01 mm |
| Opakujte přesnost polohování | ±0,05 mm |
| Elektrické požadavky | 380 V, 50/60 Hz |
| Spotřeba energie | 25–50 kW (liší se v závislosti na zdroji plazmového napájení) |
| Plyn pro řezání plamenem | Kyslík s acetylenem nebo propanem |
| Plazmový pracovní plyn | Stlačený vzduch, kyslík nebo dusík (N₂) |
Použití průmyslového portálového CNC plazmového a plamenného řezacího stroje

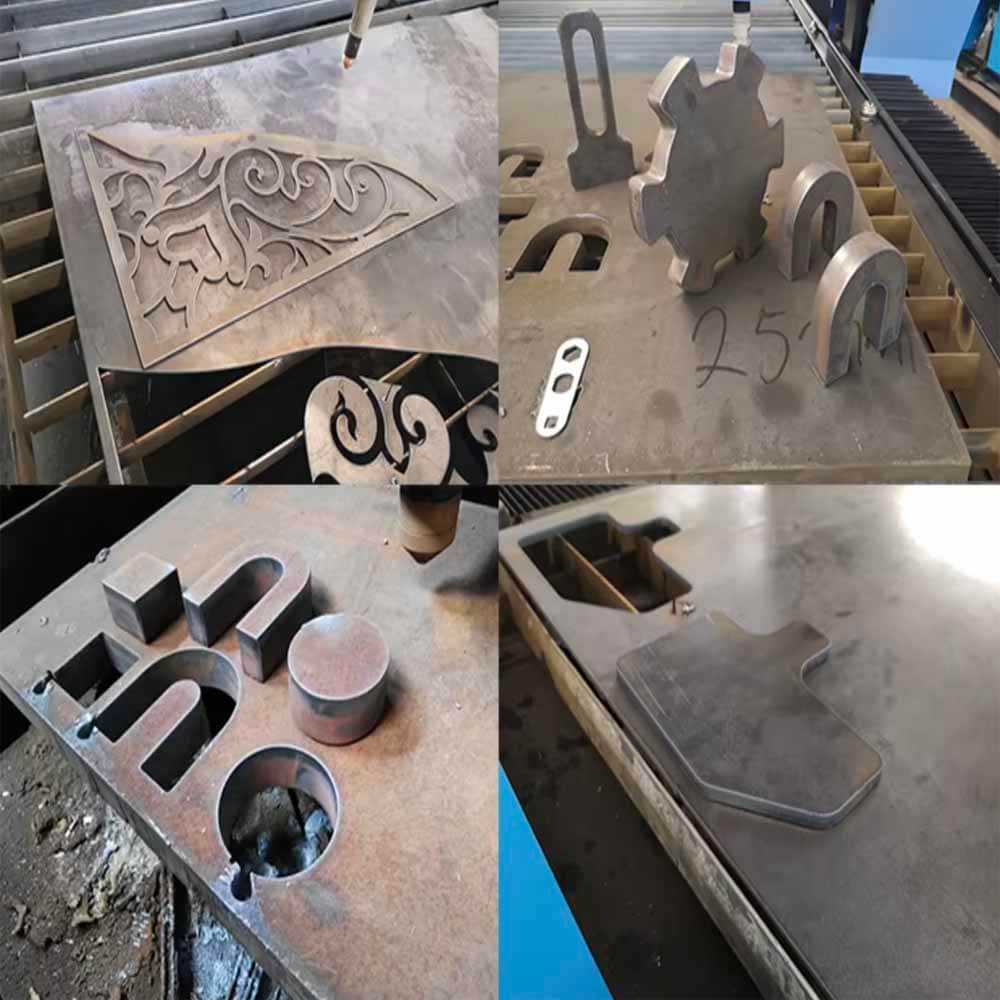

Průmyslový portálový CNC plazmový a plamenný řezací stroj se široce používá pro přesné řezání středně silných až silných plechů v různých průmyslových odvětvích. Jeho robustní portálová konstrukce a možnost dvojitého řezání ho činí ideálním pro manipulaci s velkoformátovými plechy a umožňuje jak vysokorychlostní plazmové řezání, tak i náročné plamenné řezání. Tento stroj se běžně používá v odvětvích, jako je výroba ocelových konstrukcí, stavba lodí, výroba strojů, stavební stroje, zpracování automobilových rámůa závody na zpracování kovůJe obzvláště vhodný pro řezání uhlíková ocel, nerez, hliníka pozinkované plechy, který nabízí programovatelné řezání složitých tvarů včetně přímých čar, oblouků a nepravidelných vzorů. Díky přizpůsobitelné délce a šířce dráhy lze portálový CNC řezací systém přizpůsobit pro extra velké obrobky, což z něj činí preferovanou volbu pro dílny vyžadující jak flexibilitu, tak výkon průmyslové úrovně.

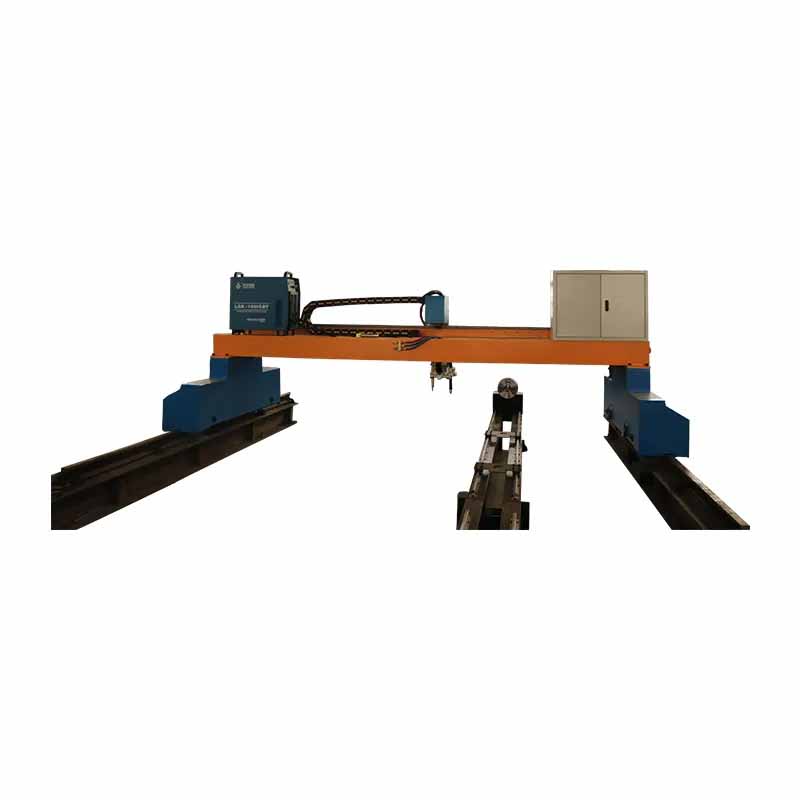

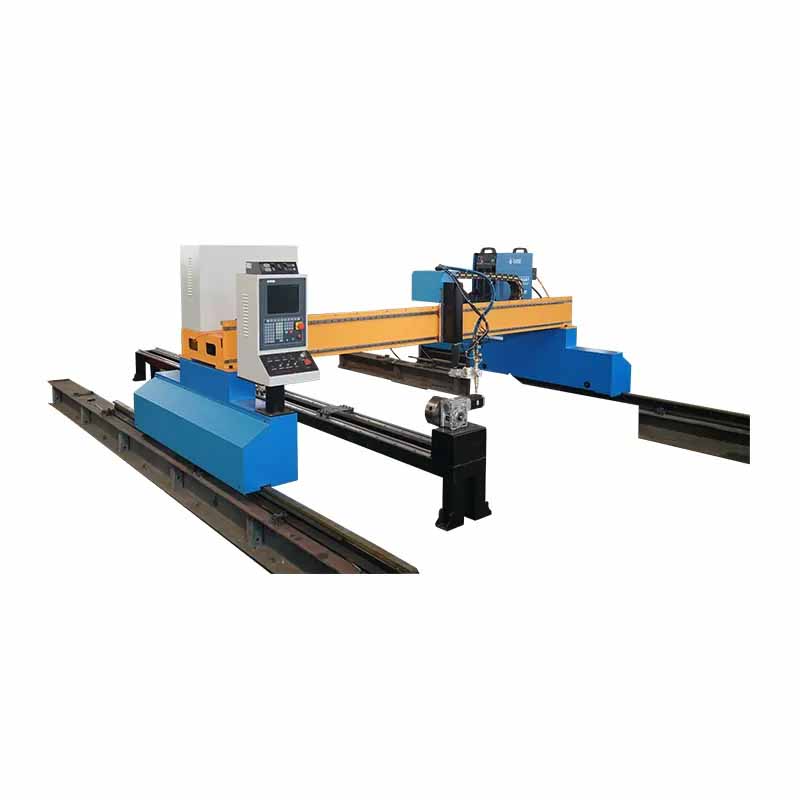

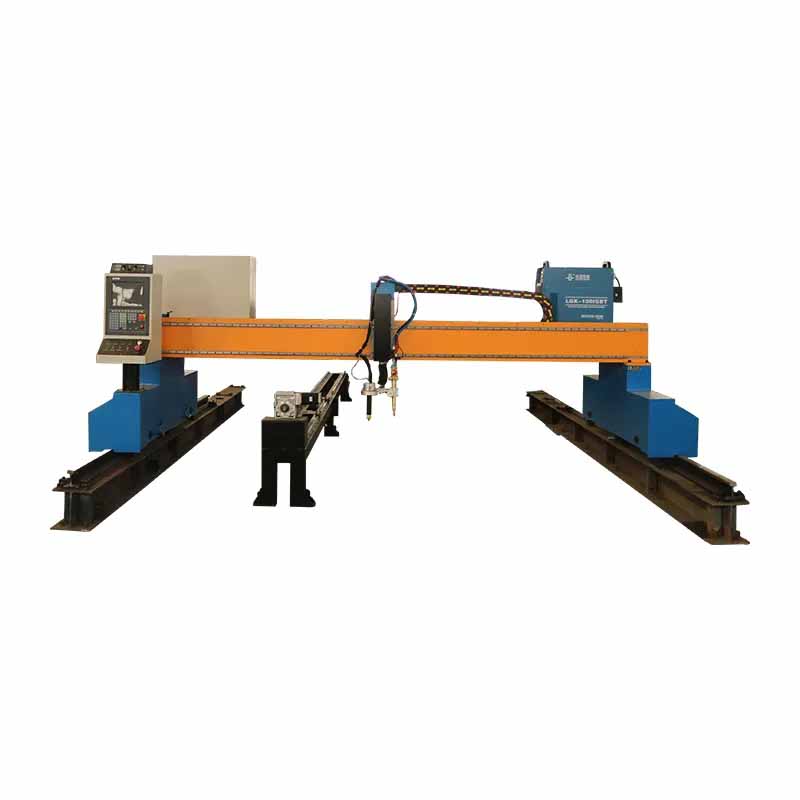

Detaily průmyslového portálového CNC plazmového a plamenného řezacího stroje
