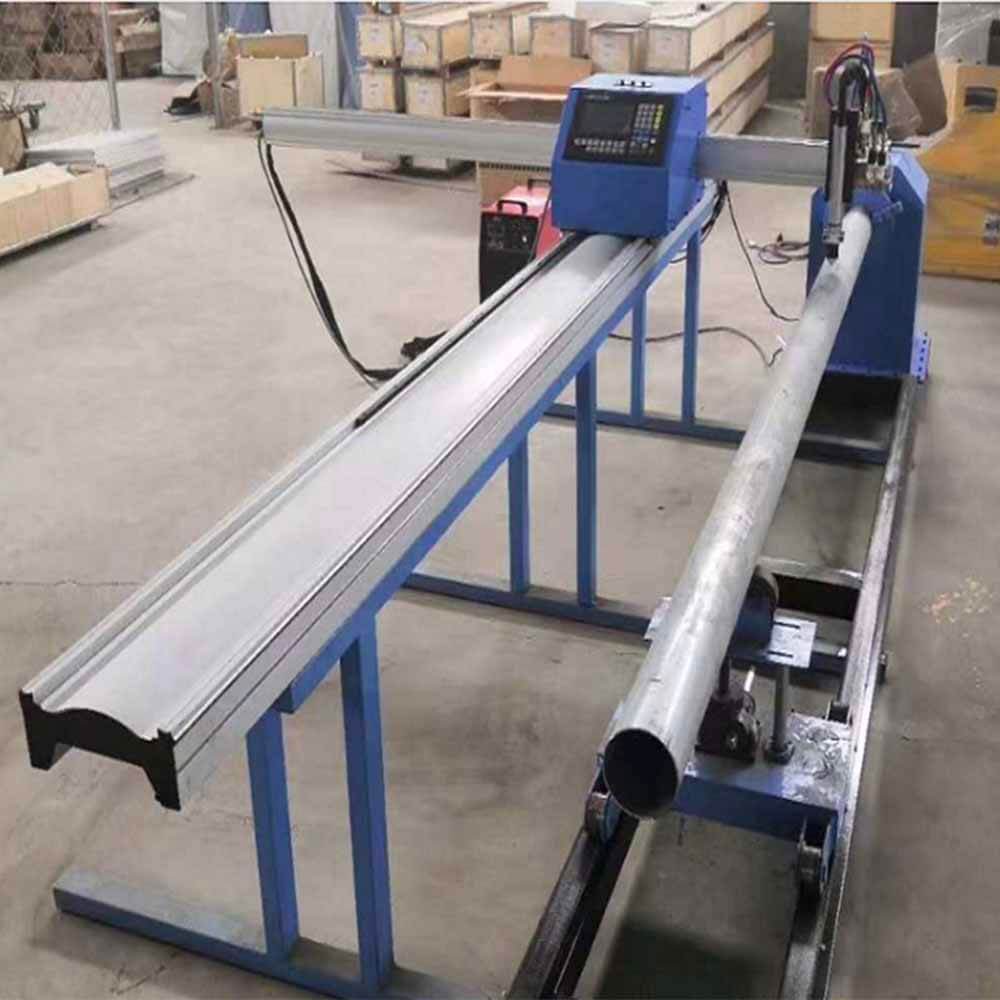

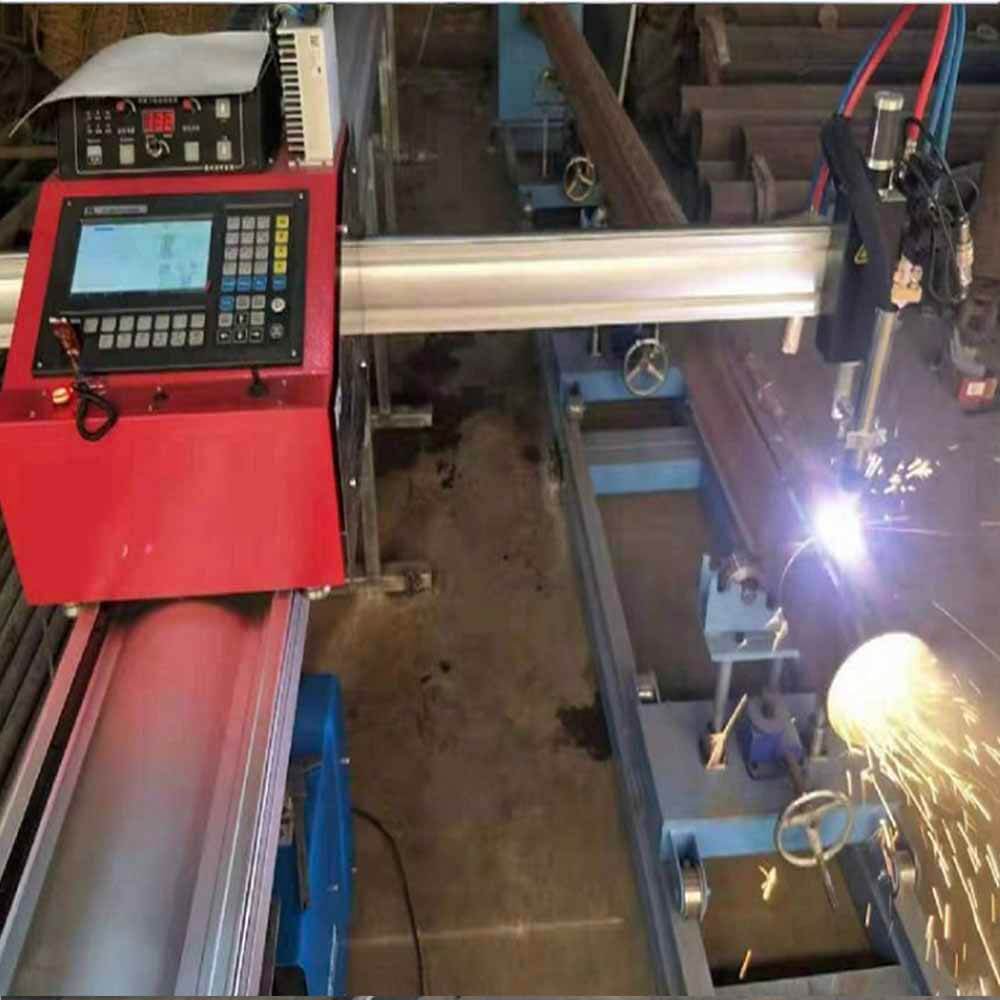

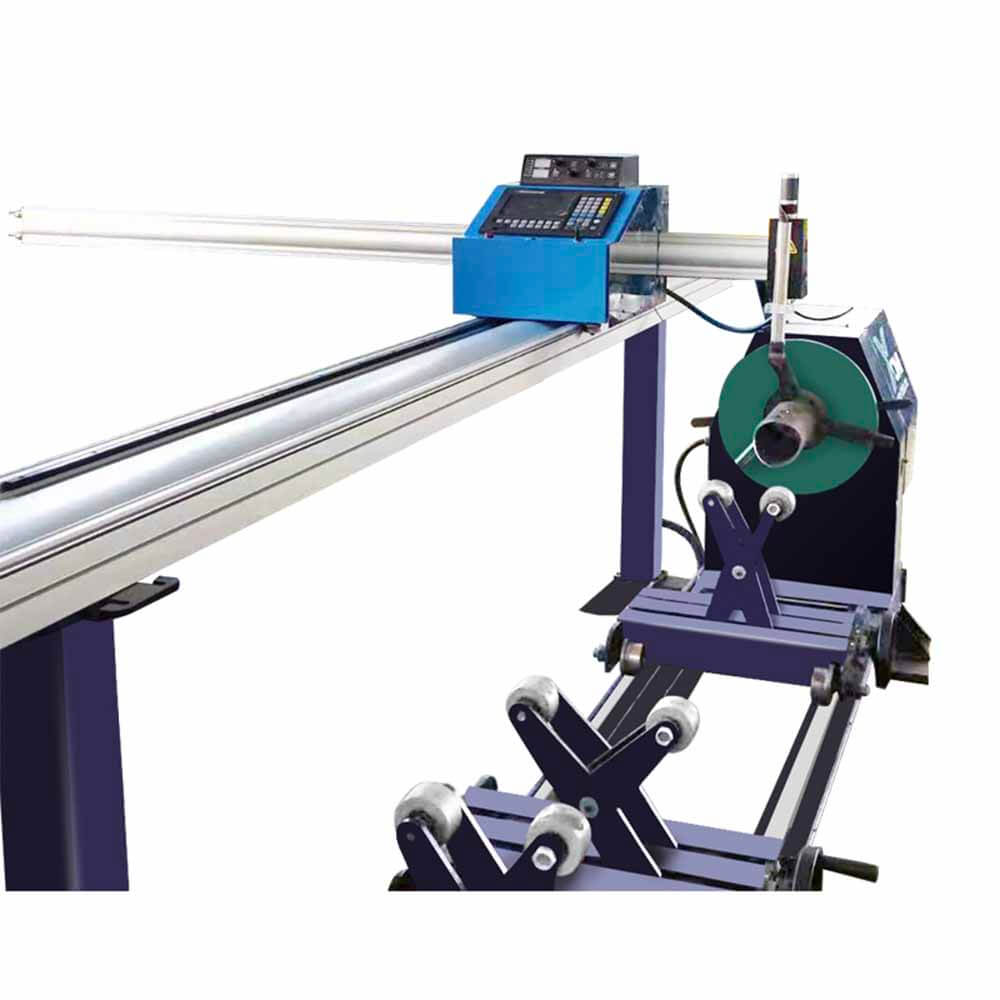

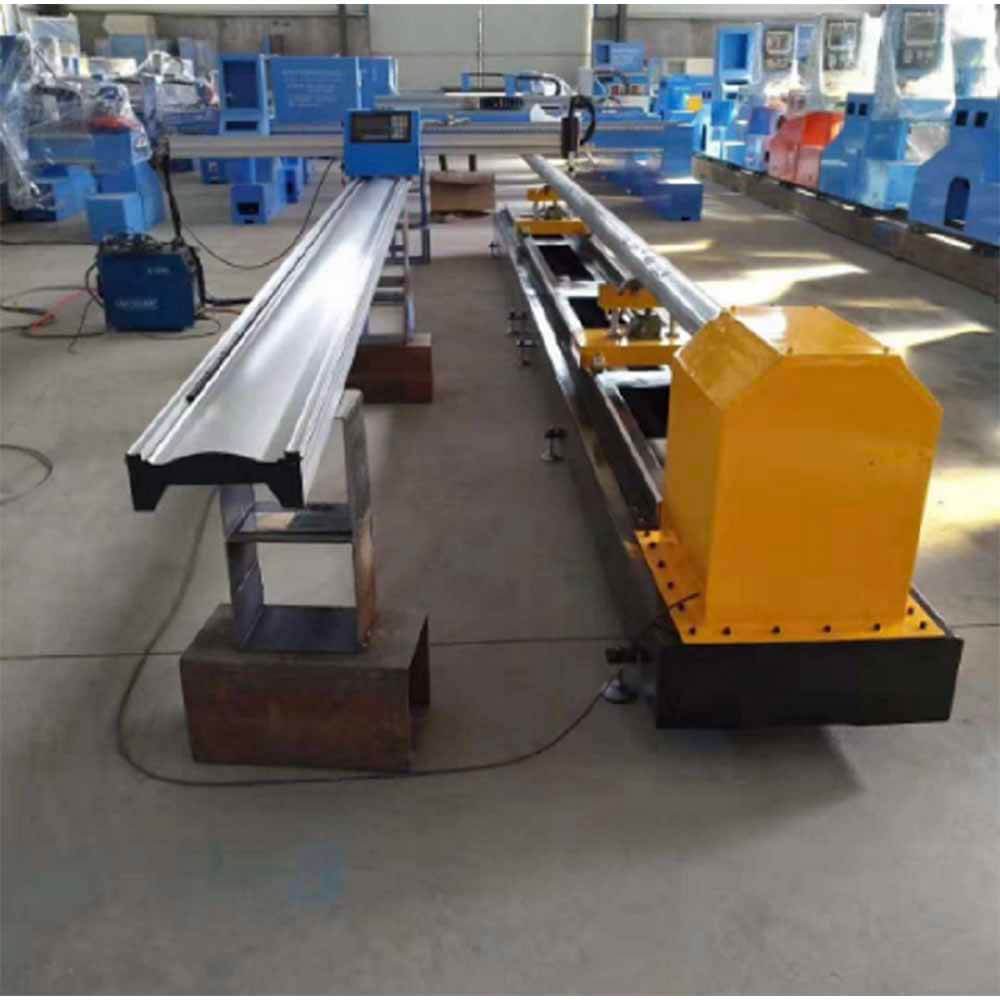

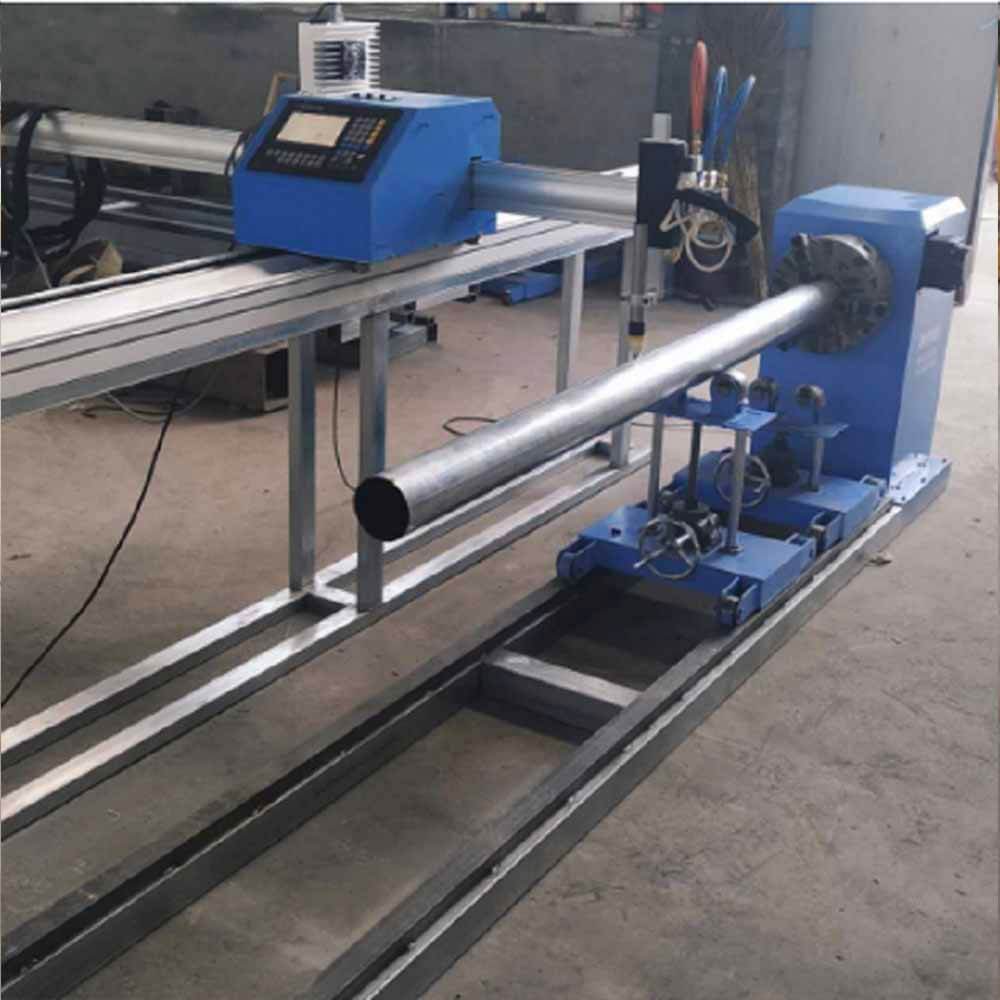

ट्यूब काटने के लिए पोर्टेबल सीएनसी प्लाज्मा पाइप काटने की मशीन
- मॉडल: CP-1530-TUBE
- कार्यशील आकार: 1500*3000 मिमी
- प्लाज्मा स्रोत: 120A (वैकल्पिक 63/100/160/200/300/400A)
- कटिंग मोटाई: 1-20 मिमी, पाइप: व्यास: 10-600 मिमी, लंबाई: 12 मीटर
- उपलब्धता: ऑर्डर की पुष्टि के बाद उत्पादन (प्रीऑर्डर)
- भुगतान विधि: बैंक हस्तांतरण (टी/टी), व्यापार आश्वासन
- मानक - गुणवत्ता और सुरक्षा के संदर्भ में CE मानकों को पूरा करना
- वारंटी - पूरी मशीन के लिए एक (1) वर्ष की सीमित वारंटी
The स्टील प्लेटों और पाइपों के लिए पोर्टेबल सीएनसी प्लाज्मा कटिंग मशीन यह एक बहुमुखी और कॉम्पैक्ट धातु काटने का समाधान है जिसे फ्लैट शीट और गोल ट्यूब दोनों के प्रसंस्करण के लिए डिज़ाइन किया गया है। लोहे की प्लेटों और बेलनाकार पाइपों को काटने के लिए आदर्श, इस उपकरण में एक स्वचालित मशाल ऊंचाई नियंत्रण प्रणाली, जो प्लेट की वक्रता या असमान सतह के आधार पर काटने की ऊँचाई को स्वचालित रूप से समायोजित करता है। हल्के और उपयोगकर्ता-अनुकूल डिज़ाइन के साथ, इस मशीन का उपयोग आसानी से सीधे वर्कपीस पर स्थित, साइट पर अधिकतम लचीलापन और संचालन में आसानी सुनिश्चित करना।
ट्यूब कटिंग के लिए पोर्टेबल सीएनसी प्लाज्मा पाइप कटिंग मशीन की विशेषताएं
- मुख्य पाइप पर विभिन्न दिशाओं और व्यासों के अनेक बेलनाकार अन्तर्विभाजक छेदों को काटने में सक्षम, शाखा और मुख्य पाइप अक्षों के उत्केन्द्रीय और संकेन्द्रीय संरेखण दोनों को समायोजित करने में सक्षम।
- शाखा पाइप के अंत में बेलनाकार प्रतिच्छेदन को सटीक रूप से काटने में सक्षम, मुख्य पाइप अक्ष के सापेक्ष ऊर्ध्वाधर और कोणीय प्रतिच्छेदन के साथ-साथ उत्केंद्रित और गैर-उत्केंद्रित विन्यासों का समर्थन करना।
- गोल पाइपों पर कोणीय अंत चेहरों को काटने में सहायता करता है।
- गोल पाइपों पर वेल्डिंग कोहनी के लिए कटौती कर सकते हैं और "झींगा के आकार" प्रोफ़ाइल के दोनों सिरों पर अनुभाग बना सकते हैं।
- रिंग के आकार के मुख्य पाइप के साथ प्रतिच्छेद करने वाली शाखा पाइपों के सिरों को काटने के लिए उपयुक्त।
- सटीक फिटिंग के लिए नाली कोण काटने में सक्षम।
- गोल पाइपों पर वर्गाकार और अंडाकार (कमर) आकार के छेद काटने में सक्षम।
- स्टील पाइपों को काटने और अलग करने में सहायता करता है।
ट्यूब कटिंग के लिए पोर्टेबल सीएनसी प्लाज्मा पाइप कटिंग मशीन की विशिष्टता
विनिर्देश | विवरण |
---|---|
प्रभावी काटने की चौड़ाई (X-अक्ष) | 1500 मिमी |
प्रभावी काटने की लंबाई (Y-अक्ष) | 3000 मिमी |
ट्यूब काटने के व्यास विकल्प | 200 मिमी, 300 मिमी, 400 मिमी |
प्लाज्मा कटिंग मोटाई | 0–30 मिमी (शक्ति स्रोत पर निर्भर करता है) |
प्लाज्मा काटने की गति | 0–12,000 मिमी/मिनट |
कटिंग टॉर्च लिफ्ट रेंज | 150 मिमी |
नियंत्रण प्रणाली | स्टारफायर |
ड्राइव सिस्टम | लीडशाइन स्टेपर या सर्वो मोटर |
रिले घटक | श्नाइडर |
शक्ति का स्रोत | एलजीके या हाइपरथर्म प्लाज्मा पावर |
गाइड रेल प्रकार | HIWIN स्क्वायर लीनियर गाइड रेल्स |
पैकिंग विधि | मानक प्लाईवुड केस |
नेस्टिंग सॉफ्टवेयर | फास्टकैम |
ट्यूब कटिंग के लिए पोर्टेबल सीएनसी प्लाज्मा पाइप कटिंग मशीन का अनुप्रयोग

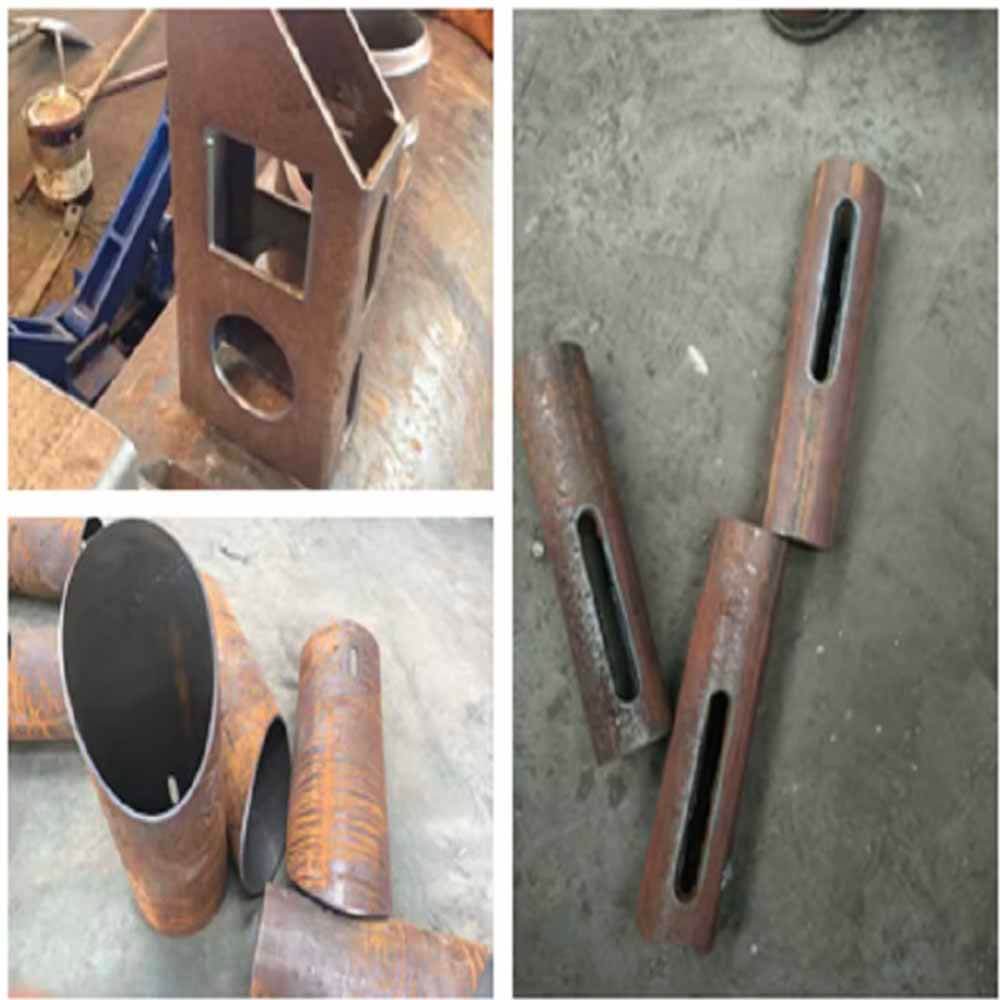

पोर्टेबल सीएनसी प्लाज़्मा पाइप कटिंग मशीन विभिन्न ट्यूब और पाइप सामग्रियों की सटीक और कुशल कटिंग के लिए डिज़ाइन की गई है। इसका व्यापक रूप से जहाज निर्माण, निर्माण, ऑटोमोटिव निर्माण, पेट्रोकेमिकल प्रसंस्करण, बॉयलर उत्पादन और धातु निर्माण जैसे उद्योगों में उपयोग किया जाता है। यह मशीन गोल छेद, चौकोर छेद, तिरछे कट और प्रतिच्छेदित पाइप जोड़ों सहित जटिल आकृतियों को उच्च सटीकता के साथ काटने में उत्कृष्ट है।
कार्यस्थल और कार्यशाला दोनों में उपयोग के लिए आदर्श, यह विभिन्न प्रकार के ट्यूब व्यास और मोटाई का समर्थन करता है, जिससे निर्माता सीधे, कोणीय, उत्केन्द्रीय और बहु-दिशात्मक कट्स की प्रक्रिया कर सकते हैं। इसकी बहुमुखी प्रतिभा इसे भारी उद्योग और निर्माण क्षेत्रों में संरचनात्मक घटकों, पाइपलाइनों, फ़्रेमों और अनुकूलित पाइप असेंबली के उत्पादन के लिए आदर्श बनाती है।
